一機八槍分體式充電樁技術參數

產品型號		一機八槍分體式充電樁-DCF360H
詳細規格	額定功率	360KW
功率柜	用戶界面	7寸高亮彩色觸摸屏
	安裝方式	立式
	走線方式	下進下出
	設備尺寸	18207502150(mm)
	輸入電壓	AC380V±20%
	輸入頻率	45~65Hz
	輸出電壓	200-750V
	輸出電流范圍	普通恒0-480A 恒功率0-900A
	計量精度	0.5級
充電終端	用戶界面	7寸LCD彩色顯示觸摸屏
	安裝方式	立式
	終端尺寸	4602651700mm
	輸入交流電壓	AC220V±20%
	輸入頻率	45~65Hz
	輸入直流電壓	200-750DC
	輸出直流電壓	200-750V
	單槍輸出電流范圍	0-240A
	A充電槍數量	8
	槍線長度	5m
電氣指標	限流保護值	≥110%
	穩壓精度	≤±0.5%
	穩流精度	≤±1%
	紋波系數	≤±0.5%
	效率	≥94.5%
	功率因數	≥0.99（50%負載以上）
	諧波含量THD	≤5%（50%負載以上）
功能設計	充電模式	自動充滿/定電量/定金額/定時間
	充電方式	刷卡充電/掃碼充電
	支付方式	刷卡支付/掃碼支付
	通信接口	以太網 2/3/4G（選配）
安全設計	執行標準	GB/T20234、GB/T18487、GB/T27930、NB/T33008
安全設計	安全功能	充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、漏電保護
環境指標	工作溫度	-25℃~+55℃
	工作濕度	5%~95%無凝霜
	工作海拔	<2000m
	防護等級	IP54
	冷卻方式	風冷
	噪聲控制	≤60dB
	MTBF	100,000 小時

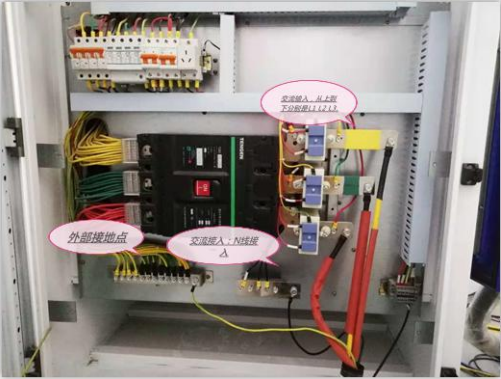

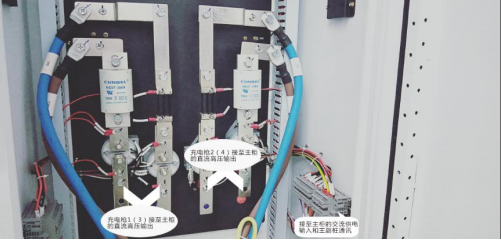

一機八槍分體式充電樁360kw電纜接入：將預埋在樁體地基內的三相電纜接到樁體的輸入端，注意五條線的接法，顏色的對應，柜體接地排上接入地線，如下圖一機八槍分體式充電樁電纜接入圖1-2-3 所示。注意：360kw 交流輸入的相線和 N 線截面積不小于 400mm²、地線截面積不小于 240mm²，分體樁接的槍線截面積不小于 95mm²，副樁供電線截面積不小于 1.5mm²、主副樁通訊線用 24AWG 帶屏蔽層的線，通訊線的末端加一個 120 歐匹配電阻。

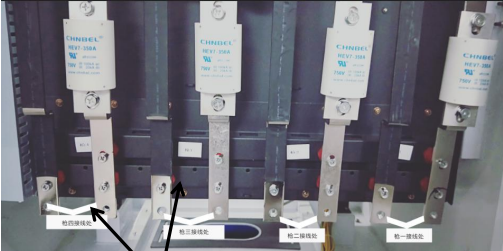

一機八槍分體式充電樁主柜前部接線圖-1
